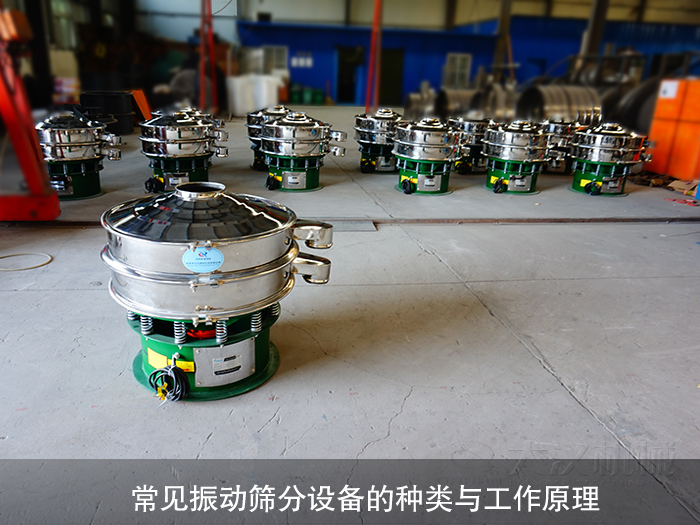

常見振動篩分設備的種類與工作原理



在工業生產中，往往需要將各種原料（如礦石、石料等）和各種初級產品（如水泥、食鹽、味精等）按物料粒度大小分成若干個級別，或?qū)⑵渲械乃荨㈦s質等去除，以進行下一步的加工和提高產品品質，這就要用到篩分設備。

    振動篩是常見的篩分設備，它在各行各業有著極為廣泛的應用。從礦山到冶金、從建材到電力、從筑路架橋到食品化工，到處都有振動篩在工作。可以毫不夸張地說，沒有振動篩就無法制造出合格的、高質量的產品。振動篩的其性能的優劣將直接影響到這些部門的生產能力和經濟指標。

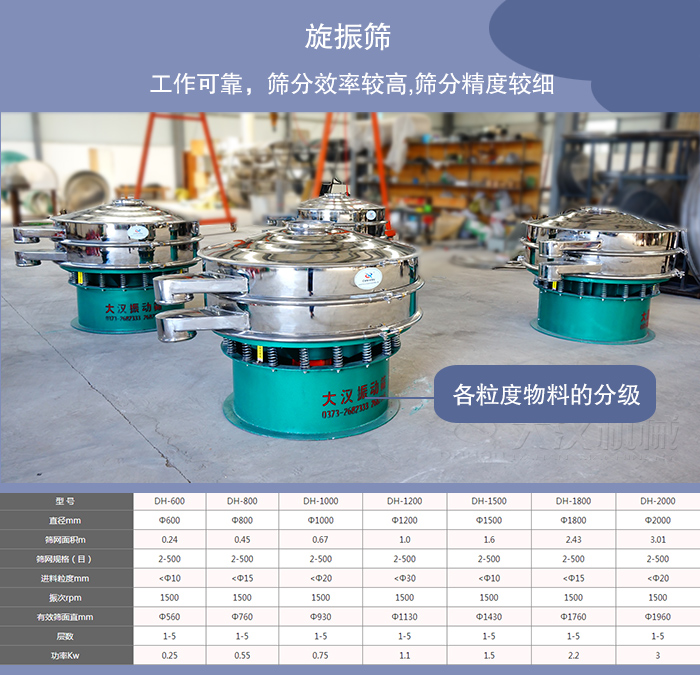

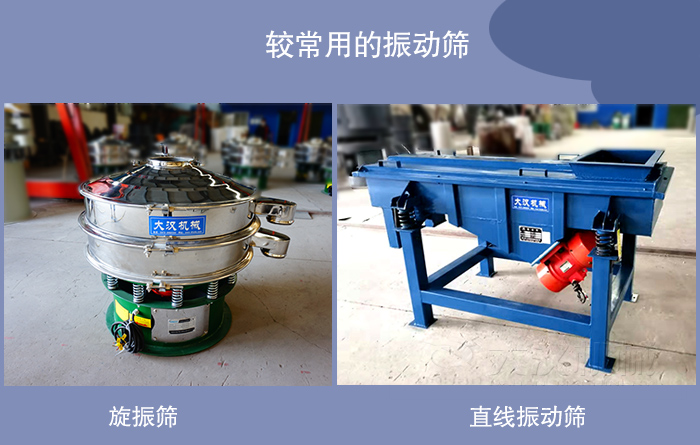

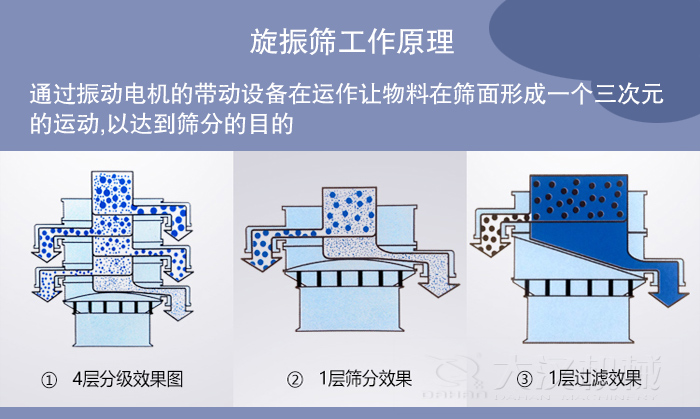

    較常用的振動篩包括旋振篩和直線振動篩，我廠的振動篩產品也以這兩種為主。旋振篩也叫三次元振動篩分過濾機,通過振動電機的帶動設備在運作讓物料在篩面形成一個三次元的運動,以達到篩分的目的。一般地，旋振篩的型號是根據其直徑命名，如600mm直徑就叫600旋振篩篩,800mm直徑就叫800型號旋振篩,正常的旋振篩的層數分為一層兩層三層,旋振篩篩主要用于各粒度物料的分級，。它工作可靠，篩分效率較高,篩分精度較細。我廠生產的DH型,屬于這種振動篩。

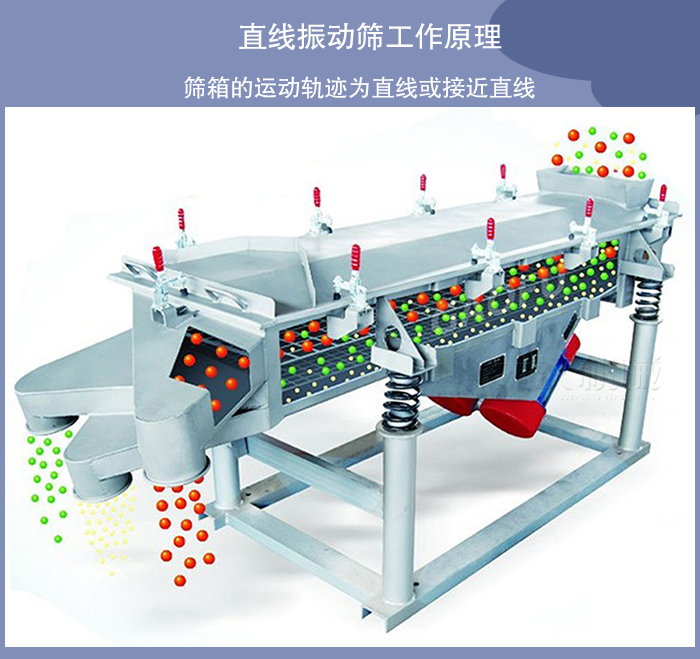

    直線振動篩篩箱的運動軌跡為直線或接近直線，它有兩個軸，所以又稱雙軸振動篩。直線振動篩水平或傾斜安裝，這類振動篩結構緊湊，運行平穩，被廣泛用于各類物料的脫水、脫泥、脫介，也用于中、細粒度物料的干式和濕式分級作業。我廠生產的直線振動篩種HZSF型號就是直線振動篩代表性的產品。

    那么，振動篩是怎樣工作的？它又是如何對物料進行篩分的呢？

    我們都有這樣的經驗：當汽車轉彎時，坐在汽車里的人的身體即向轉彎的另一側傾斜，這便是離心力。振動篩正是靠依據這一原理制成的慣性振動器來工作的。

    人們在軸上裝上偏心體，用電動機（或其它動力機）帶動其旋轉，這時由偏心體產生一向外（相對于軸心）的力，（如同坐在車中的人一樣）偏心體的質量越大，距軸心的距離越遠，軸的轉速越高，離心力越大。與汽車轉彎不同的是，此偏心體做的是圓周運動，產生的是沿圓周方向的連續的力。這就是振動器（或者叫激振器），將它以適當?shù)姆绞?、安裝在篩機適當?shù)奈恢茫湍軒雍Y機做圓周運動，圓振動篩便產生了。

    將兩個這樣的帶偏心體的軸并排安裝，讓它們同步（偏心體的初始位置一致）且反向同速旋轉，此時兩偏心體在水平方向產生的力大小相等、方向相反，因此相互抵消；而在豎直兩個方向產生的大小相等、方向相同的力則相加，這樣就產生了直線運動，這就是直線振動篩的工作原理。
